Esta combinação inovadora de matéria-prima de zircónio altamente translúcida com alta resistência capacitará o seu laboratório dentário.
O KATANA™ Zirconia YML oferece eficiência, clareza, simplicidade e precisão no manuseio sem comprometer a qualidade dos resultados!
Todo o espectro de indicação pode ser coberto devido à alta translucidez e alta resistência combinadas.

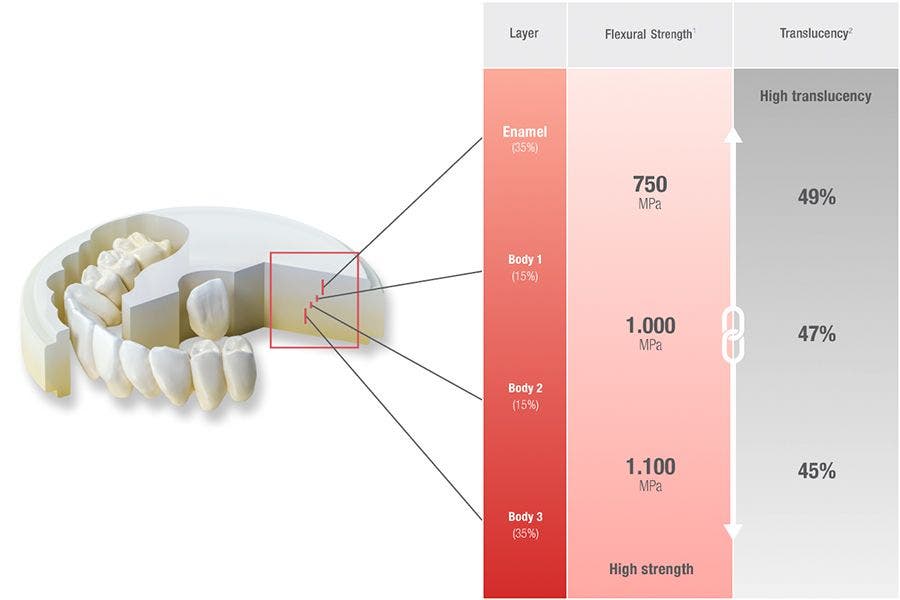

O KATANA™ Zirconia YML combina três matérias-primas com diferentes conteúdos de ítria combinando uma cor/translucidez bem equilibrada e gradação de resistência à flexão.
A tecnologia multicamadas contínua elimina linhas de transição visíveis, enfatizando a cor natural e a translucidez, garantindo um procedimento simplificado e que economiza tempo.
A precisão do ajuste das restaurações após o processo de sinterização final reduz os riscos de remanufatura. Sem perda de tempo e materiais.
Repetições ou casos urgentes? A sinterização rápida (54 minutos) oferece oportunidades completamente novas. Termine o trabalho facilmente em um dia.
Baseado em KATANA™ Zirconia YML A3 com CERABIEN™ ZR FC Paste Stain
Cortesia de DT Marco Stoppaccioli - L'Aquila
O KATANA™ Zirconia YML foi desenvolvido com base no conceito de ser “realista”, que expressa com precisão e naturalidade a cor e a translucidez dos dentes naturais.
Proporcionar translucidez elevada que se harmoniza com os dentes anteriores.
Proporcionar uma cor e translucidez contínuas para a camada de enamel.
Proporcionar cores profundas e vivas, reduzindo ao mesmo tempo o branqueamento.
Oferece uma flexibilidade de design excepcional - desde facetas a restaurações de arcada completa. Em cada caso, você pode escolher um projeto monolítico, reduzido ou de estrutura com o procedimento de fabricação apropriado, dependendo das necessidades individuais.
Com as suas camadas de diferentes composições, alta precisão da contração e valores de CTE estáveis são alcançados controlando todo o processo, desde o refino até a moldagem. O extensivo controlo de qualidade em combinação com matérias-primas exclusivas desenvolvidas internamente fornecem o nosso melhor zircónio de todos os tempos.
Distinguimo-nos por esta produção interna única de matérias-primas de zircónio. Garante um material em que pode sempre confiar.

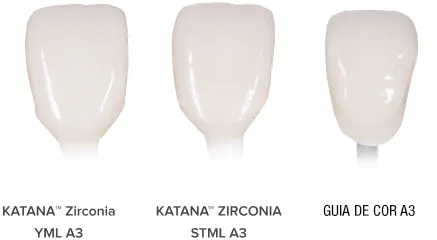

Os KATANA™ Zirconia YML e STML são mostrados abaixo com a espessura da camada de corpo ajustada para 0,4*mm para YML e 0,8*mm para STML. A camada de corpo do YML pode ser ajustada mais fina que a do zircónio de alta translucidez, aumentando ainda mais a sua translucidez.
O KATANA™ Zirconia YML mostra margens nítidas e menos lascas, levando a um melhor ajuste marginal. Restaurações mais finas mostram que este bom resultado em margens nítidas suporta o uso de KATANA™ Zirconia YML.
Mesmo que as margens da restauração tenham sido fresadas num perfil muito fino, elas ainda mostram margens lisas sem lascas.
A qualidade excepcional combinada com a velocidade é um recurso exclusivo
absoluto do KATANA™ Zirconia sobre todos os produtos concorrentes.
A recomendação de sinterização acima é apenas uma orientação; alguns ajustes podem ser necessários dependendo de cada forno individual.
No caso de sinterização de 54, 90 minutos, se não puder ser ajustado de acordo com o cronograma, não poderá ser sinterizado.
Selecione a cor alvo e a espessura correta do disco para obter uma
graduação adequada entre comprimento da coroa, enamel e corpo (dentina).
A cor KATANA™ Zirconia YML deve ser definida para glazing e, para polimento, tende a escurecer durante o procedimento de polimento. Portanto, selecione uma tonalidade mais clara do que a cor da tonalidade alvo.
Testemunhos
Professor Dr. Florian Beuer
Alemanha
“Novo material de zircônia de grau que combina força e translucidez em um disco. Isso fornece estabilidade quando necessário e estética onde precisamos. O melhor de dois mundos.”
Nondas Vlacholoulos, MDT
Grécia
“Um material para cada indicação com a mais alta estética, resistência e confiabilidade.”
Daniele Rondoni, MDT
Itália
“O pedido da evolução da zircônia é uma combinação perfeita de propriedades ópticas e força. Finalmente, podemos ter estética e durabilidade para nossa restauração com KATANA Zirconia YML graças à nova tecnologia da Kuraray Noritake Dental.”
Andreas Chatzimpatzakis, MDT
Grécia
“Se me perguntar Yse eu uso YML? A resposta será... Υπεροχή (η) [Yperochí ]: Excelência .... em estética, força e confiabilidade!!”
Martin Laurik, MDT
Estónia
“A estética superior do Katana YML é uma ótima opção para coroas monolíticas, ao mesmo tempo em que oferece resistência confiável em situações exigentes.”
Michael Braian, MDT
Suécia
“Isso é o que eu estava procurando, uma zircônia multicamada com força incrível de cima para baixo. Em alguns casos, fazer a caracterização da superfície parece um exagero.”
Para comprar, escolha entre as seguintes opções.
Brochure KATANA™ Zirconia YML (PT)
Troubleshooting guide KATANA™ Zirconia Discs - Desktop version (EN)
Technical information update KATANA™ Zirconia YML (EN)
Technical guide KATANA™ Zirconia YML (EN)
Troubleshooting guide KATANA™ Zirconia Discs - Mobile version (EN)
Brochure KATANA™ Zirconia Discs (PT)
Elaborámos uma lista de respostas às perguntas mais pertinentes.
Os materiais multicamadas KATANA™ Zirconia existentes (KATANA™ Zirconia UTML/STML/HTML) têm uma gradação de cor, enquanto o material base do respectivo tipo é o mesmo para todas as camadas. A resistência e a translucidez são as mesmas para todas as camadas do respectivo tipo.

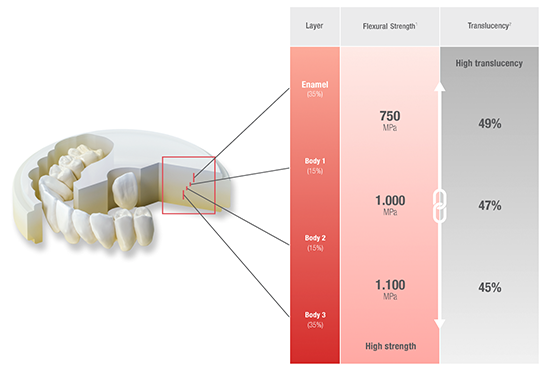

O KATANA™ Zirconia YML é diferente neste aspecto. É o mais recente disco multicamadas KATANA™ com uma combinação equilibrada de cor/translucidez e gradação de resistência à flexão. Consulte a tabela abaixo para obter uma visão geral das propriedades mecânicas e níveis de translucidez de cada tipo de disco KATANA™.
“Tudo-em-um” significa toda a gama de aplicações com um disco. O KATANA™ Zirconia YML é caracterizado por uma combinação única de matéria-prima de zircónio altamente translúcida com alta resistência, que são integradas por uma tecnologia de fabricação avançada. Como uma solução “tudo-em-um”, o KATANA™ Zirconia YML oferece excepcional flexibilidade de design, desde restaurações de pontes monolíticas de arco completo de grande vão até restaurações de coroas monolíticas anteriores altamente estéticas.
Desde restaurações complicadas de arco completo até restaurações unitárias anteriores altamente exigentes, uma flexibilidade de design excepcional está disponível . Em cada um desses casos, pode escolher um projeto monolítico, reduzido ou de estrutura com o processo de fabricação adequado, dependendo de suas necessidades específicas.
Estruturas
Ponte de grande vão
Coroa Anterior/Posterior
Inlay, onlay
Facetas
O KATANA™ Zirconia é caracterizado pela produção interna única de matérias-primas de zircónio. Usando materiais que a Kuraray Noritake Dental Inc. desenvolveu especificamente para a série KATANA™ Zirconia, completamente diferentes dos de outros concorrentes, é possível realizar sinterização rápida sem comprometer as propriedades estéticas e mecânicas.
O KATANA™ Zirconia YML está disponível numa seleção de cores de 14 tons, que são adaptadas ao guia de cores VITA-classical A1-D4™. Consulte a tabela a seguir para obter mais informações sobre a forma e a espessura do disco.
Seleção de Cor / Espessura
Observe as seguintes diretrizes de espessura mínima de parede aplicável:
As especificações de espessura aplicam-se a restaurações completas de zircónio. A espessura da cerâmica de construção não está incluída. As espessuras de parede mínimas aplicam-se à restauração total de zircónio ou à estrutura para restauração de cerâmica. Nestes casos, deve-se manter 0,4 mm (anterior) ou 0,5 mm (posterior) para a área localizada na metade inferior do disco. Se for usada a restauração total de faceta de zircónio para combinação com a cerâmica, deve-se manter 0,8 mm ou mais para a área localizada na metade superior do disco.
Observe as seguintes diretrizes de espessura de parede de seção transversal aplicável:
A área de seção transversal de conector de 3 unidades ou menos pode ser colocada em qualquer camada.
A
O número máximo de pônticos é um. Não é adequado para uma ponte cantilever. 4 unidades ou mais - pelo menos 50% da seção transversal do conector deve ser posicionada na metade inferior do disco.
B
O número máximo de pônticos entre dois pilares (dentes) não deve exceder dois. Para ponte cantilever, mantenha o número de pônticos em um. Neste caso, a seção transversal do conector deve ser de pelo menos 12 mm.

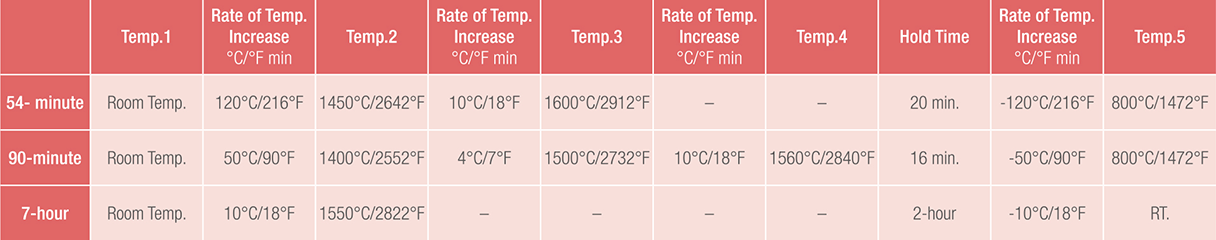

Observe o seguinte cronograma de sinterização:
As recomendações de sinterização acima representam apenas uma diretriz; dependendo de cada forno e condição individual, alguns ajustes podem ser necessários. Se o programa de sinterização de 54 ou 90 minutos não for programável no seu forno, não é possível configurar o forno de acordo com uma destas programações.
Não, isso não é possível. A sinterização de 54 ou 90 minutos só é possível para restaurações de pontes de até três elementos.
A camada do corpo apresenta um maior teor de cristais tetragonais, enquanto o teor cúbico aumenta gradualmente em direção à camada de enamel.
O KATANA™ Zirconia YML pode ser finalizado por aplicação de glaze, stains ou cerâmica. Com um gradiente integrado de translucidez, cor e resistência, o KATANA™ Zirconia YML está projetado para obter resultados altamente estéticos usando simplesmente a técnica de glazing. No caso de serem desejados ajustes de cores adicionais, caracterizações ou individualizações, o singular CERABIEN™ ZR (CZR) FC Paste Stain pode ser usado para obter o resultado final estético de acordo com suas preferências.
Claro, isso é possível. Para isso, o acabamento de alto polimento desejado pode ser facilmente alcançado com a PEARL SURFACE™ Z (pasta de polimento). Observe que a tonalidade do KATANA™ Zirconia YML deve ser pré-definida para glazing, pois o zircónio tende a escurecer durante o processo de polimento. Portanto, selecione antecipadamente um tom mais claro que o tom alvo.
Geralmente não é recomendado fresar a húmido o KATANA™ Zirconia, pois o efeito estético desejado pode não ser alcançado devido à possibilidade de contaminação, o que pode reduzir a translucidez.
Se uma restauração estiver contaminada antes da sinterização, isso causará manchas brancas na restauração durante o processo de sinterização. As causas para isso são, por exemplo, dedos oleosos, purga excessiva com alta pressão de ar, resíduos de substância da ponta de silicone que foi aplicada ao zircónio pré-sinterizado durante os procedimentos de ajuste, o uso de scan spray, ou a remoção insuficiente do pó de zircónio que foi foi criado durante o processo de fresagem/remoção do sprue. Tome cuidado para não contaminar a restauração.
Isso não é recomendado, pois o nível desejado de translucidez ou desenvolvimento de cor não pode ser alcançado.
Os parâmetros de sinterização diferem dos produtos de zircónio de outros fabricantes. A temperatura máxima de sinterização para o programa de 54 minutos é 1600°C (2912°F), para o programa de 90 minutos 1560°C (2840°F) e para o programa de 7 horas 1550°C (2822°F).
Nota: O material é retirado do forno a 800°C. A sinterização rápida é possível para restaurações de pontes de até três unidades.
Qualquer forno de sinterização capaz de ajustar o programa de sinterização KATANA™ Zirconia YML de acordo com suas especificações técnicas pode ser usado, independentemente do fabricante. Se o programa de sinterização KATANA™ Zirconia YML não for programável em seu forno de sinterização, infelizmente não é possível configurar o forno de acordo com este cronograma.
Sim, isso é possível usando várias opções no seu software CAD/CAM. Essas opções permitem que o projetista altere a posição da restauração dentro do perfil do disco para obter o melhor mapa de gradação para a restauração. Por favor, consulte a nossa “Handy Chart" (tabela prática) como uma diretriz para isso.
O lado em que um esboço de uma “superfície oclusal” foi impresso representa a camada superior (a camada de enamel).
