Tämä innovatiivinen raaka-aineyhdistelmä erittäin läpikuultavaa zirkoniumoksidia ja kestävyyttä vahvistaa hammaslaboratoriosi toimintaa.
KATANA™ Zirconia YML tuo käsittelyyn tehokkuutta, selkeyttä, yksinkertaisuutta ja tarkkuutta vaarantamatta kuitenkaan lopputulosten laatua!
Materiaalilla voidaan kattaa koko indikaatiokirjo korkean läpikuultavuuden ja hyvän kestävyyden yhdistelmän ansiosta.
KATANA™ Zirconia YML yhdistää kolme raaka-ainetta erilaisin yttriumoksidipitoisuuksin tehden sen väriltään/läpikuultavuudeltaan ja taivutuslujuudeltaan tasapainoiseksi.
Saumaton monikerrostekniikka eliminoi näkyvät saumat korostaen luonnollista väriä ja läpikuultavuutta, mikä takaa yksinkertaisen ja nopean valmistusprosessin.
Restauraatioiden sovitustarkkuus lopullisen sintrausprosessin jälkeen vähentää uudelleenvalmistuksen riskiä. Säästää aikaa ja materiaaleja.
Uudelleenvalmistukset ja kiireelliset tapaukset? Nopea sintraus (54 minuuttia) tarjoaa täysin uusia mahdollisuuksia. Viimeistele työ saman päivän aikana.

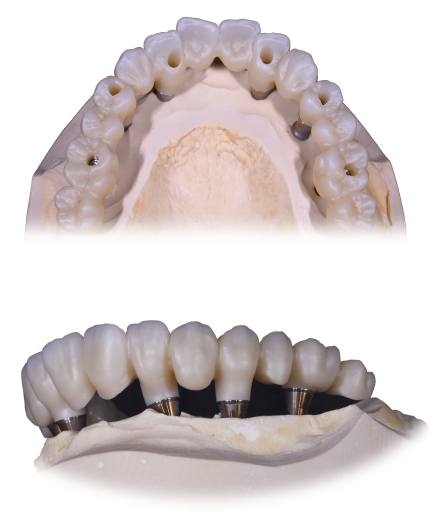

Pohjana KATANA™ Zirconia YML A3 ja CERABIEN™ ZR FC Paste Stain
Luvan käyttöön myöntänyt DT Marco Stoppaccioli – L’Aquila
KATANA™ Zirconia YML on kehitettu “lifelike“-konseptin mukaisesti eli se tuo esiin luonnollisten hampaiden värin ja läpikuultavuuden tarkasti ja luonnollisesti.
Tarjoaa korkean läpikuultavuuden, joka sopii yhteen etuhampaiden kanssa.
Tarjoaa saumattoman värin ja läpikuultavuuden
Tarjoaa syvän ja eloisan värin samalla vähentäen valkoisuutta.
Muotoilun poikkeuksellinen joustavuus – laminaateista koko hammaskaaren restauraatioihin. Joka tilanteessa voidaan yksilöllisten tarpeiden mukaan valita monoliittinen, cut-back- tai tukirakennetekniikka ja siihen soveltuva valmistusmenetelmä.
Erilaiset kerrokset, erittäin tarkka kutistuminen ja vakaat CTE-arvot ja näin koko prosessi on hallinnassa. Kattava laadunvalvonta yhdessä yrityksen itse kehittämän ainutlaatuisen raaka-aineen kanssa tuottavat kaikkien aikojen parhaan zirkoniumoksidimme.
Erotumme joukosta näiden ainutlaatuisen omavalmisteisten zirkoniumoksidiraaka-aineiden ansiosta. Se takaa materiaalin, johon voit aina luottaa.
Alla olevassa kuvassa KATANA™ Zirconia YML -version runkokerroksen paksuus on 0,4* mm ja STML-version 0,8*mm. YML-version runkokerros voidaan tehdä korkean läpikuultavuuden zirkoniumoksidia ohuemmaksi, mikä taas lisää läpikuultavuutta entisestään.
KATANA™ Zirconia YML:ssä on terävät reunat ja vähemmän säröilyä, minkä ansiosta myös sen marginaalinen istuvuus on parempi. Ohuemmat restauraatiot osoittavat, että tämä hyvä tulos terävissä reunoissa tukee KATANA™ Zirconia YML:n käyttöä.
Vaikka restauraation reunat on jyrsitty erittäin ohuiksi, näyttävät ne silti sileiltä eikä niissä ole säröjä.
Ylivertainen laatu yhdessä nopeuden kanssa KATANA™ Zirconian
ainutlaatuisin ominaisuus verrattuna kaikkiin muihin kilpaileviin tuotteisiin.
Edellä annettu sintraussuositu on vain ohjeistus, ja erilaisten uunien säätäminen voi olla tarpeen.
Jos 54 ja 90 minuutin sintrausta ei voi säätää aikataulun mukaisesti, sintrausta ei voi tehdä.
Valitse tavoitesävy ja oikea kiekon paksuus, jotta saat aikaan sopivan asteittaisen siirtymän kruunun pituuden, kiilteen ja rungon (dentiini) välillä.
KATANA™ Zirconia YML:n väri on valittava lasitus ja kiillotus huomioiden, koska se muuttuu yleensä tummemmaksi kiillotustoimenpiteen aikana. Tästä syystä on valittava kohdesävyä vaaleampi sävy.
Testimonials
Professor Dr. Florian Beuer
Germany
“New grade zirconia material that combines strength and translucency in one disc. It provides stability where necessary and aesthetics where we need them. The best of both worlds.”
Nondas Vlacholoulos, MDT
Greece
“One material for every indication with the highest aesthetics, strength and reliability.”
Daniele Rondoni, MDT
Italy
“The request of zirconia evolution is a perfect combination of optical properties and strength. Finally, we can have esthetics and durability for our restoration with KATANA Zirconia YML thanks to Kuraray Noritake Dental's new technology.”
Andreas Chatzimpatzakis, MDT
Greece
“If you ask me Y I use YML? The answer will be... Υπεροχή (η) [Yperochí ]: Excellence .... in aesthetics, strength and reliability!!”
Martin Laurik, MDT
Estonia
“The superior esthetics of Katana YML is a great option for monolithic crowns while still offering reliable strength in demanding situations.”
Michael Braian, MDT
Sweden
“This is what I have been looking for, a multi-layer zirconia with amazing strength from top to bottom. In some cases doing surface characterization feels like overkill.”
Tilaa valitsemalla jokin seuraavista vaihtoehdoista.
Troubleshooting guide KATANA™ Zirconia Discs - Mobile version (EN)
Troubleshooting guide KATANA™ Zirconia Discs - Desktop version (EN)
Technical information update KATANA™ Zirconia YML (EN)
KATANA™ Zirconia Discs processing handbook - Mobile version (EN)
KATANA™ Zirconia Discs processing handbook - Desktop version (EN)
Technical guide KATANA™ Zirconia YML (EN)
Brochure KATANA™ Zirconia Discs (FI)
Brochure KATANA™ Zirconia YML (FI)
Olemme koonneet vastaukset useimmin esitettyihin olennaisiin kysymyksiin.

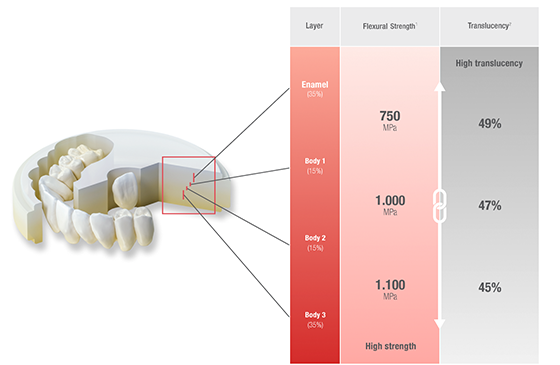

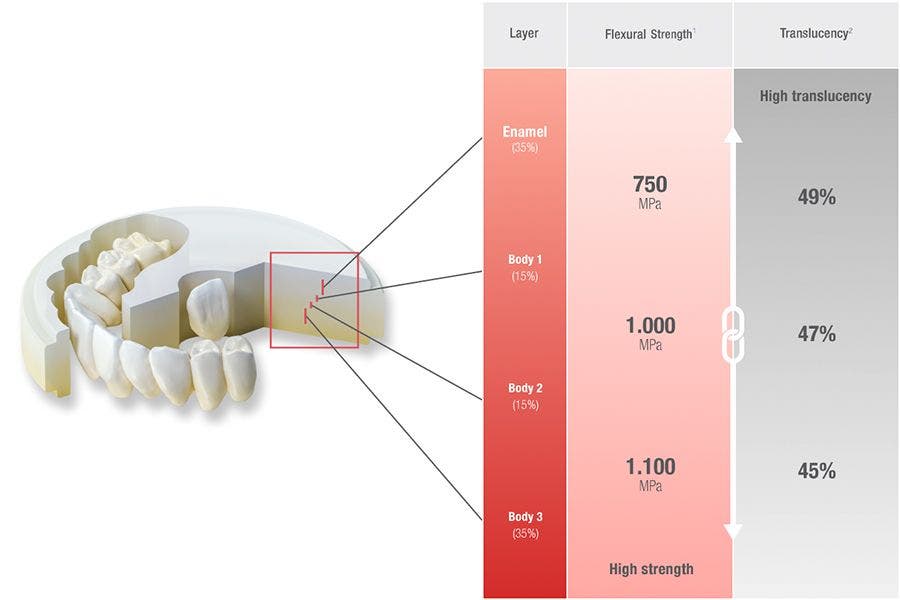

The existing KATANA™ Zirconia multi-layered materials (KATANA™ Zirconia UTML/ STML/HTML) have a color gradation, while the base material of the respective type is the same for all layers. The strength and translucency are the same for all layers of the respective type.
KATANA™ Zirconia YML is different in this regard. It is the latest KATANA™ multi-layered disc with a balanced combination of color/translucency and flexural strength gradation. Please refer to chart below, for the overview of the mechanical properties and translucency levels of each type of KATANA™ disc.

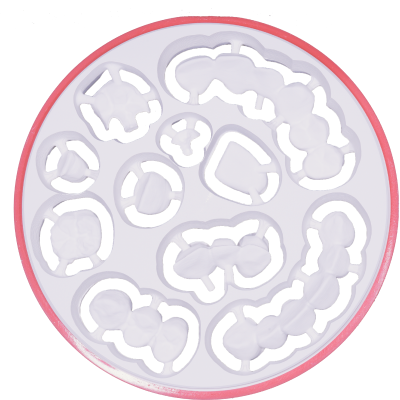

“All-In-One” means all application range with one disc. KATANA™ Zirconia YML is characterized by a unique raw material combination of highly translucent zirconia with high strength, which are integrated together by an advanced manufacturing technology. As an “All-In-One” solution, KATANA™ Zirconia YML offers exceptional design flexibility, from long-span full-arch monolithic bridge restorations up to highly aesthetic anterior monolithic crown restorations.
From complicated full-arch restorations to highly aesthetic demanding anterior single-unit restorations, an exceptional design flexibility is available. In each of these cases, you can choose a monolithic, cut-back or framework design with the appropriate fabrication process, depending on your specific needs.
Framework
Long span bridge
Anterior / posterior crown
Inlay, onlay
Laminate veneer
KATANA™ Zirconia is characterized by the unique in-house production of zirconia raw materials. By using materials that Kuraray Noritake Dental Inc. has developed themselves specifically for the KATANA™ Zirconia series, completely different from those of other competitors, it is possible to realize high-speed sintering without compromising the aesthetic and mechanical properties.
KATANA™ Zirconia YML is available in a shade selection of 14 shades, which are adapted to the VITA-classical A1-D4™ Shade Guide. Please refer to the following table overview for more information about shape and disc-thickness.
Shade / Thickness selection
Please observe the following guidelines of applicable minimum wall thickness:
The thickness specifications apply to full zirconia restorations. The thickness of build-up porcelain is not included. The minimum wall thicknesses apply to full zirconia restoration or to frame-work for build-up porcelain restoration. In these cases, 0.4 mm (anterior) or 0.5 mm (posterior) should be kept for the area located in the bottom (lower) half of the disc. If full zirconia veneer restoration is used for combination with the porcelain, 0.8 mm or more should be kept for the area located in the upper half of the disc.
Please observe the following guidelines of applicable cross-section wall thickness:
3 units or less Connector cross-section area can be placed in any layer.
A
The maximum number of pontics is one. Not suitable for a cantilevered bridge. 4 units or more - at least 50% of the connector cross section should be positioned in the bottom (lower) half of the disc.
B
The maximum number of pontics between two abutments (teeth) should not exceed two. For cantilever bridge, keep the number of pontics at one. In this case, the connector cross-section must be at least 12 mm.

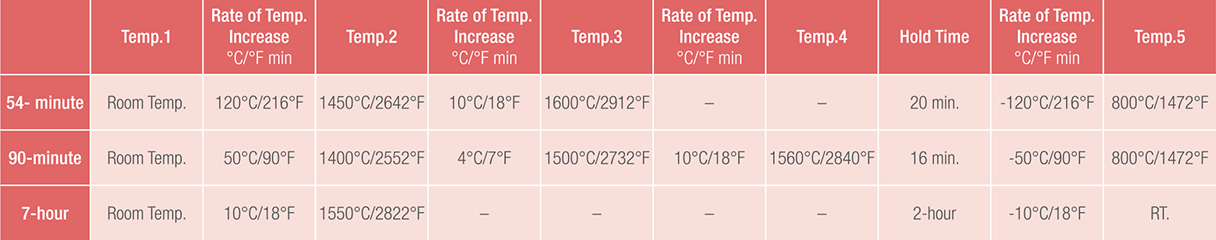

Please observe the following of sintering schedule:
The above sintering recommendations represent only a guideline; depending on each individual furnace and condition, some adjustments might be necessary. If the 54 or 90-minute sintering program is not programmable in your furnace, it is not possible to set the furnace according to one of these schedules.
No, this is not possible. 54- or 90-minute sintering is only possible for up to a three-unit bridge restorations.
The body layer has a higher content of tetragonal crystals, while the cubic content gradually increases towards the enamel layer.
KATANA™ Zirconia YML can be finalized by glazing, staining or porcelain application. With an integrated translucency, color and strength gradient, KATANA™ Zirconia YML is designed to achieve highly aesthetic results by simply using the glazing technique. In case of additional color adjustments, characterizations or individualizations are desired, the unique CERABIEN™ ZR (CZR) FC Paste Stain can be used to achieve the final high aesthetic result according to your preferences.
Of course, this is possible. For this purpose, the desired high-polished finishing can easily be achieved with the PEARL SURFACE™ Z (polishing paste). Please note that the shade of KATANA™ Zirconia YML should be pre-set for glazing, due to the fact that zirconia has a tendency to become darker during the polishing process. Therefore, select in advance one shade lighter than the target shade.
It is generally not recommended to wet-mill KATANA™ Zirconia, because the desired aesthetic effect may not be achieved due to the possibility of contamination, which can reduce the translucency.
If a restoration is contaminated before sintering, it will cause white spots on the restoration during the sintering process. Causes for this are for example oily fingers, excessive purging with high air pressure, residuals of silicon point substance that has been applied to the pre-sintered zirconia during adjustment procedures, the use of scanning spray, or the insufficient removal of zirconia powder that has been created during the milling process/removal of sprue. Please take care not to contaminate the restoration.
This is not recommended, as the desired level of translucency or color development cannot be achieved.
The sintering parameters differ from other manufacturers’ zirconia products. The maximum sintering temperature for the 54-minute program is 1600°C (2912°F), for the 90-minute program 1560°C (2840°F) and for the 7-hour program 1550°C (2822°F).
Note: The material is removed from the furnace at 800°C. High-speed sintering is possible for up to three-unit bridge restorations.
Any sintering furnace capable of setting the KATANA™ Zirconia YML sintering program according to its technical specifications can be used, regardless of the manufacturer. If the KATANA™ Zirconia YML sintering program is not programmable in your sintering furnace, it is unfortunately not possible to set the furnace according to this schedule.
Yes, this is possible using several options in your CAD/CAM software. These options allow the designer to change the restoration position within the disc profile to achieve the best gradation map for the restoration. Please refer to our “Handy Chart” as a guideline for this.
The side on which a “occlusal surface” sketch has been imprinted represents the upper layer (the enamel layer).
