429 Too Many Requests

429 Too Many Requests


nginx
Εικόνα

Επαναστατικός «όλα σε ένα» σχεδιασμός δίσκου

Αυτός ο καινοτόμος συνδυασμός πρώτων υλών από εξαιρετικά ημιδιαφανή ζιρκονία με υψηλή αντοχή θα ενδυναμώσει το οδοντοτεχνικό σας εργαστήριο.
Το KATANA™ Zirconia YML προσφέρει αποτελεσματικότητα, διαύγεια, απλότητα και ακρίβεια στον χειρισμό, χωρίς συμβιβασμούς στην ποιότητα των αποτελεσμάτων!

ΓΙΑΤΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΟ KATANA™
Zirconia YML;

ΛΥΣΗ ΟΛΑ-ΣΕ-ΕΝΑ

Όλο το φάσμα των ενδείξεων μπορεί να καλυφθεί χάρη στη συνδυασμένη υψηλή ημιδιαφάνεια και υψηλή αντοχή.

ΠΟΛΥ-ΔΙΑΣΤΡΩΜΑΤΩΜΕΝΗ ΔΟΜΗ ΧΩΡΙΣ ΣΥΡΡΑΦΕΣ

Το KATANA™ Zirconia YML συνταιριάζει τρεις πρώτες ύλες με διαφορετική περιεκτικότητα σε υττρία, συνδυάζοντας μια καλά ισορροπημένη διαβάθμιση χρώματος/ημιδιαφάνειας και αντοχής σε κάμψη.

ΑΠΛΗ ΑΙΣΘΗΤΙΚΗ

Η τεχνολογία πολυ-διαστρωμάτωσης χωρίς συρραφές εξαλείφει τις ορατές γραμμές μετάβασης, δίνοντας έμφαση στο φυσικό χρώμα και την ημιδιαφάνεια, διασφαλίζοντας μια απλουστευμένη διαδικασία που εξοικονομεί χρόνο.

ΕΛΕΓΧΟΜΕΝΗ ΠΑΡΑΜΟΡΦΩΣΗ ΟΠΤΗΣΗΣ

Η ακρίβεια τοποθέτησης των αποκαταστάσεων μετά την τελική διαδικασία πυροσυσσωμάτωσης μειώνει τους κινδύνους επανακατασκευής. Καμία σπατάλη χρόνου και υλικών.

ΓΡΗΓΟΡΗ ΕΠΕΞΕΡΓΑΣΙΑ

Επανεκτελέσεις και επείγουσες περιπτώσεις; Η πυροσυσσωμάτωση υψηλής ταχύτητας (54 λεπτά) προσφέρει εντελώς νέες ευκαιρίες. Ολοκληρώστε την εργασία εύκολα μέσα σε μία ημέρα.

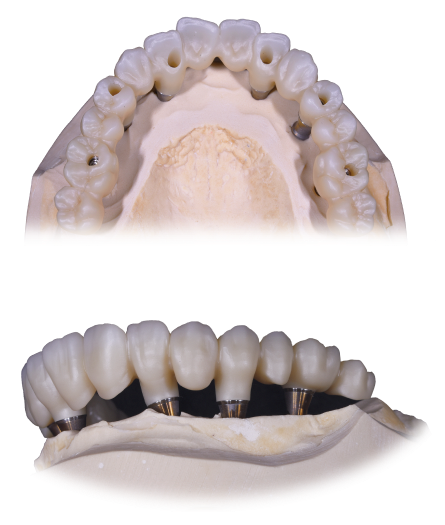

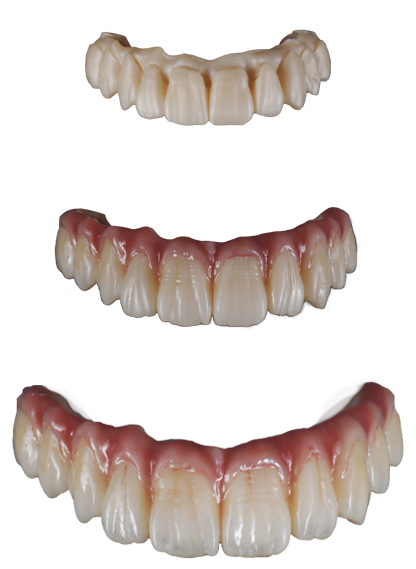

Εικόνα

Με βάση το KATANA™ Zirconia YML A3 με CERABIEN™ ZR FC Paste Stain
Ευγενική προσφορά του οδοντικού τεχνολόγου Marco Stoppaccioli – L’Aquila

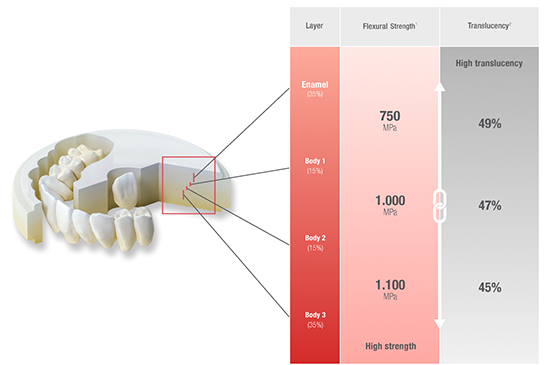

Εικόνα - υπολογιστής

(..%) το πάχος κάθε στρώματος σε ένα δίσκο σε %

Κατάσταση μέτρησης:
Αξιολόγηση από το υλικό βάσης (λευκό χρώμα).
1 Σύμφωνα με το πρότυπο ISO 6872: 2015, Μέγεθος δείγματος: 3 x 4 x 40 mm
2 Συνολική διαπερατότητα φωτός, παράγοντας φωτισμού: D65, Πάχος δείγματος: 1,0 mm

Πηγή δεδομένων: Kuraray Noritake Dental Inc. Η αριθμητική τιμή ποικίλλει ανάλογα με την κατάσταση.

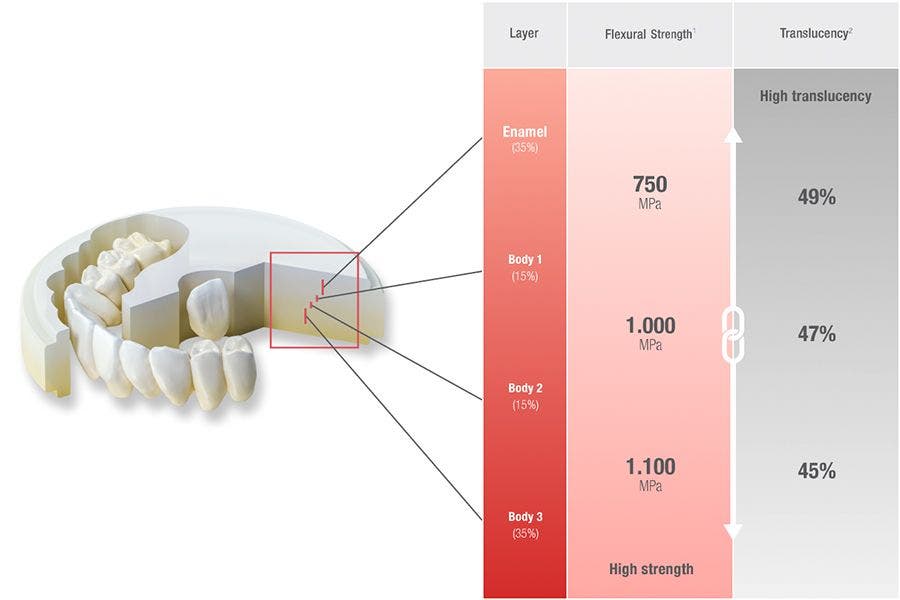

Εικόνα - κινητό

(..%) το πάχος κάθε στρώματος σε ένα δίσκο σε %

Κατάσταση μέτρησης:
Αξιολόγηση από το υλικό βάσης (λευκό χρώμα).
1 Σύμφωνα με το πρότυπο ISO 6872: 2015, Μέγεθος δείγματος: 3 x 4 x 40 mm
2 Συνολική διαπερατότητα φωτός, παράγοντας φωτισμού: D65, Πάχος δείγματος: 1,0 mm

Πηγή δεδομένων: Kuraray Noritake Dental Inc. Η αριθμητική τιμή ποικίλλει ανάλογα με την κατάσταση.

Καινοτόμος τεχνολογία πολυ-διαστρωμάτωσης

Το KATANA™ Zirconia YML αναπτύχθηκε με βάση την έννοια της «αληθοφάνειας», που εκφράζει με ακρίβεια και φυσικότητα το χρώμα και την ημιδιαφάνεια των φυσικών δοντιών.

Στρώμα αδαμαντίνης

Για να παρέχει υψηλή ημιδιαφάνεια που εναρμονίζεται με τα πρόσθια δόντια.

Στρώμα σώματος 1

Για να παρέχει χρώμα και ημιδιαφάνεια χωρίς συρραφές προς το στρώμα αδαμαντίνης.

Στρώμα σώματος 2, 3

Για να παρέχει βαθύ και ζωντανό χρώμα με ταυτόχρονη μείωση της λεύκανσης.

Εικόνα

Ευελιξία του φάσματος εφαρμογών

ΛΥΣΗ ΟΛΑ-ΣΕ-ΕΝΑ

Προσφέρεται εξαιρετική ευελιξία σχεδιασμού – από όψεις έως αποκαταστάσεις πλήρους τόξου. Σε κάθε περίπτωση, μπορείτε να επιλέξετε μια σχεδίαση μονολιθική, σταδιακής αφαίρεσης (cut-back) ή σκελετού με την κατάλληλη διαδικασία κατασκευής ανάλογα με τις ατομικές ανάγκες.

  • Γέφυρες μεγάλου μήκους
  • Γέφυρες τριών μονάδων
  • Στεφάνες
  • Ένθετα και επένθετα
  • Πολυστρωματικές όψεις

ΑΞΙΟΠΟΙΩΝΤΑΣ ΣΤΟ ΕΠΑΚΡΟ ΤΙΣ ΔΥΝΑΤΟΤΗΤΕΣ ΤΟΥ KATANA™ Zirconia YML

ΕΛΕΓΧΟΜΕΝΗ ΠΑΡΑΜΟΡΦΩΣΗ ΟΠΤΗΣΗΣ

Με τα στρώματα διαφορετικής σύνθεσης, επιτυγχάνεται συρρίκνωση υψηλής ακρίβειας και σταθερές τιμές CTE με τον έλεγχο ολόκληρης της διαδικασίας από το φινίρισμα έως τη χύτευση. Ο εκτεταμένος ποιοτικός έλεγχος σε συνδυασμό με τις μοναδικές πρώτες ύλες που έχουν αναπτυχθεί εσωτερικά, προσφέρουν την καλύτερη ζιρκονία όλων των εποχών.

Ξεχωρίζουμε με αυτή τη μοναδική εσωτερική παραγωγή πρώτων υλών ζιρκονίας. Εγγυάται ένα υλικό στο οποίο μπορείτε πάντα να βασίζεστε.

Εικόνα

ΠΩΣ ΛΕΙΤΟΥΡΓΕΙ

Βίντεο

Μείωση σε λεπτότερες αποκαταστάσεις

ΣΥΓΚΡΙΣΗ ΜΕ ΖΙΡΚΟΝΙΑ ΥΨΗΛΗΣ ΗΜΙΔΙΑΦΑΝΕΙΑΣ

Τα KATANA™ Zirconia YML και STML παρουσιάζονται παρακάτω με το πάχος στρώματος σώματος προσαρμοσμένο στα 0,4*mm για το YML και στα 0,8*mm για το STML. Το στρώμα σώματος του YML μπορεί να προσαρμοστεί λεπτότερο από εκείνο της ζιρκονίας υψηλής ημιδιαφάνειας, αυξάνοντας ακόμη περισσότερο την ημιδιαφάνειά του.

*Αυτό είναι το ελάχιστο πάχος που συνιστάται από τον κατασκευαστή.

Εικόνα

ΟΡΙΑΚΗ ΣΤΑΘΕΡΟΤΗΤΑ ΚΑΙ ΒΕΛΤΙΩΜΕΝΗ ΑΚΡΙΒΕΙΑ ΠΡΟΣΑΡΜΟΓΗΣ

Το KATANA™ Zirconia YML εμφανίζει καθαρά όρια και λιγότερες μικροθραύσεις οδηγώντας σε καλύτερη προσαρμογή των ορίων. Οι λεπτότερες αποκαταστάσεις δείχνουν ότι αυτό το καλό αποτέλεσμα στα καθαρά όρια υποστηρίζει τη χρήση του KATANA™ Zirconia YML.

Εικόνα

Ακόμη και αν τα όρια της αποκατάστασης έχουν φρεζαριστεί σε πολύ λεπτό προφίλ, εξακολουθούν να παρουσιάζουν ομαλά όρια χωρίς μικροθραύσεις.

Ταχεία πυροσυσσωμάτωση γέφυρες έως 3 μονάδων

Η εξαιρετική ποιότητα σε συνδυασμό με την ταχύτητα είναι ένα απολύτως μοναδικό χαρακτηριστικό
του KATANA™ Zirconia σε σχέση με όλα τα ανταγωνιστικά προϊόντα.

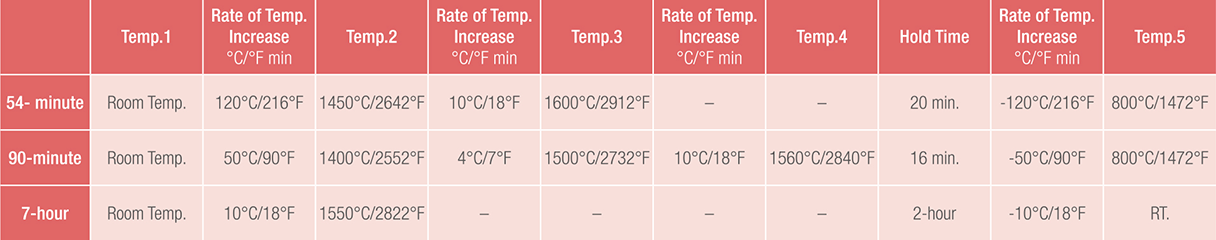

Διάγραμμα

Η παραπάνω σύσταση πυροσυσσωμάτωσης αποτελεί μόνο μια κατευθυντήρια γραμμή· ενδέχεται να απαιτηθούν κάποιες προσαρμογές ανάλογα με τον εκάστοτε κλίβανο.
Στην περίπτωση της πυροσυσσωμάτωσης 54, 90 λεπτών, εάν δεν μπορεί να ρυθμιστεί σύμφωνα με το χρονοδιάγραμμα, δεν μπορεί να πυροσυσσωματωθεί.

Επιλογή απόχρωσης / πάχους

Επιλέξτε την απόχρωση-στόχο και το σωστό πάχος δίσκου για να επιτύχετε την
κατάλληλη διαβάθμιση μεταξύ του μήκους της στεφάνης, της αδαμαντίνης και του σώματος (οδοντίνης).

Διάγραμμα

Το χρώμα του KATANA™ Zirconia YML πρέπει να ρυθμιστεί για υάλωση και για στίλβωση – τείνει να γίνει πιο σκούρο κατά τη διαδικασία στίλβωσης. Επομένως, επιλέξτε ανοιχτότερη απόχρωση από το χρώμα της απόχρωσης-στόχου.

  • Καταξιωμένο διεθνώς



    Μαρτυρίες

  • Afbeelding Professor Dr. Florian Beuer
  •



    Professor Dr. Florian Beuer
    Γερμανία

    «Υλικό ζιρκονίας νέας ποιότητας που συνδυάζει αντοχή και ημιδιαφάνεια σε έναν δίσκο. Παρέχει σταθερότητα όπου είναι απαραίτητο και αισθητική όπου την χρειαζόμαστε. Το καλύτερο και από τους δύο κόσμους.»

  •



    Nondas Vlacholoulos, MDT
    Ελλάδα

    «Ένα υλικό για κάθε ένδειξη με την υψηλότερη αισθητική, αντοχή και αξιοπιστία.»

  • Afbeelding Nondas Vlacholoulos, MDT
  • Afbeelding Daniele Rondoni, MDT
  •



    Daniele Rondoni, MDT
    Ιταλία

    «Το ζητούμενο της εξέλιξης της ζιρκονίας είναι ένας τέλειος συνδυασμός οπτικών ιδιοτήτων και αντοχής. Επιτέλους, μπορούμε να έχουμε αισθητική και ανθεκτικότητα για την αποκατάστασή μας με το KATANA Zirconia YML χάρη στη νέα τεχνολογία της Kuraray Noritake Dental.»

  •



    Andreas Chatzimpatzakis, MDT
    Ελλάδα

    «Αν με ρωτάτε γιατί χρησιμοποιώ το YML; Η απάντηση θα είναι... Υπεροχή (η) [Yperochí ]: Αριστεία .... στην αισθητική, την αντοχή και την αξιοπιστία!!»

  • Afbeelding Andreas Chatzimpatzakis, MDT
  • Afbeelding Martin Laurik, MDT
  •



    Martin Laurik, MDT
    Εσθονία

    «Η ανώτερη αισθητική του Katana YML αποτελεί μια εξαιρετική επιλογή για μονολιθικές στεφάνες, ενώ παράλληλα προσφέρει αξιόπιστη αντοχή σε απαιτητικές καταστάσεις.»

  •



    Michael Braian, MDT
    Σουηδία

    «Αυτό είναι που έψαχνα, μια πολυ-διαστρωματωμένη ζιρκονία με εκπληκτική αντοχή από πάνω έως κάτω. Σε ορισμένες περιπτώσεις ο επιφανειακός χαρακτηρισμός μοιάζει με υπερβολή.»

  • Afbeelding Michael Braian, MDT

Προϊόντα

Για να παραγγείλετε, επιλέξτε από τις ακόλουθες επιλογές.

KATANA™ Zirconia YML 14MM
KATANA™ Zirconia YML 14MM
-
+
KATANA™ Zirconia YML 18MM
KATANA™ Zirconia YML 18MM
-
+
KATANA™ Zirconia YML 22MM
KATANA™ Zirconia YML 22MM
-
+

Συχνές ερωτήσεις

Συγκεντρώσαμε μία λίστα με απαντήσεις στις πιο σημαντικές ερωτήσεις.

How do the mechanical properties of the KATANA™ Zirconia series differ from each other?

The existing KATANA™ Zirconia multi-layered materials (KATANA™ Zirconia UTML/ STML/HTML) have a color gradation, while the base material of the respective type is the same for all layers. The strength and translucency are the same for all layers of the respective type.



KATANA™ Zirconia YML is different in this regard. It is the latest KATANA™ multi-layered disc with a balanced combination of color/translucency and flexural strength gradation. Please refer to chart below, for the overview of the mechanical properties and translucency levels of each type of KATANA™ disc.

Gradation map and physical properties of KATANA™ Zirconia YML



Comparison of physical properties of KATANA™ zirconia series



What exactly does “All-In-One” mean?

“All-In-One” means all application range with one disc. KATANA™ Zirconia YML is characterized by a unique raw material combination of highly translucent zirconia with high strength, which are integrated together by an advanced manufacturing technology. As an “All-In-One” solution, KATANA™ Zirconia YML offers exceptional design flexibility, from long-span full-arch monolithic bridge restorations up to highly aesthetic anterior monolithic crown restorations.

What are the recommended and indicated application areas for KATANA™ Zirconia YML?

From complicated full-arch restorations to highly aesthetic demanding anterior single-unit restorations, an exceptional design flexibility is available. In each of these cases, you can choose a monolithic, cut-back or framework design with the appropriate fabrication process, depending on your specific needs.



 Framework

 Long span bridge

 Anterior / posterior crown

 Inlay, onlay

 Laminate veneer

Why is it possible to sinter KATANA™ Zirconia at such a high speed without compromising optical and mechanical properties?

KATANA™ Zirconia is characterized by the unique in-house production of zirconia raw materials. By using materials that Kuraray Noritake Dental Inc. has developed themselves specifically for the KATANA™ Zirconia series, completely different from those of other competitors, it is possible to realize high-speed sintering without compromising the aesthetic and mechanical properties.

What shade selection is available for KATANA™ Zirconia YML and in which disc thicknesses and shapes are these available?

KATANA™ Zirconia YML is available in a shade selection of 14 shades, which are adapted to the VITA-classical A1-D4™ Shade Guide. Please refer to the following table overview for more information about shape and disc-thickness.



Shade / Thickness selection



What should be kept in mind when designing restorations with KATANA™ Zirconia YML?

Please observe the following guidelines of applicable minimum wall thickness:





The thickness specifications apply to full zirconia restorations. The thickness of build-up porcelain is not included. The minimum wall thicknesses apply to full zirconia restoration or to frame-work for build-up porcelain restoration. In these cases, 0.4 mm (anterior) or 0.5 mm (posterior) should be kept for the area located in the bottom (lower) half of the disc. If full zirconia veneer restoration is used for combination with the porcelain, 0.8 mm or more should be kept for the area located in the upper half of the disc.



Please observe the following guidelines of applicable cross-section wall thickness:





3 units or less Connector cross-section area can be placed in any layer.



A

The maximum number of pontics is one. Not suitable for a cantilevered bridge. 4 units or more - at least 50% of the connector cross section should be positioned in the bottom (lower) half of the disc.



B

The maximum number of pontics between two abutments (teeth) should not exceed two. For cantilever bridge, keep the number of pontics at one. In this case, the connector cross-section must be at least 12 mm.

What is the sintering schedule of KATANA™ Zirconia YML?

Please observe the following of sintering schedule:





The above sintering recommendations represent only a guideline; depending on each individual furnace and condition, some adjustments might be necessary. If the 54 or 90-minute sintering program is not programmable in your furnace, it is not possible to set the furnace according to one of these schedules.

Is it possible to speed sinter a KATANA™ Zirconia YML long span bridge?

No, this is not possible. 54- or 90-minute sintering is only possible for up to a three-unit bridge restorations.

How is the crystal distribution within KATANA™ Zirconia YML structured?

The body layer has a higher content of tetragonal crystals, while the cubic content gradually increases towards the enamel layer.

Which finalization methods are recommended for KATANA™ Zirconia YML?

KATANA™ Zirconia YML can be finalized by glazing, staining or porcelain application. With an integrated translucency, color and strength gradient, KATANA™ Zirconia YML is designed to achieve highly aesthetic results by simply using the glazing technique. In case of additional color adjustments, characterizations or individualizations are desired, the unique CERABIEN™ ZR (CZR) FC Paste Stain can be used to achieve the final high aesthetic result according to your preferences.

Is it also possible to finalize KATANA™ Zirconia YML restorations by simply polishing them after sintering?

Of course, this is possible. For this purpose, the desired high-polished finishing can easily be achieved with the PEARL SURFACE™ Z (polishing paste). Please note that the shade of KATANA™ Zirconia YML should be pre-set for glazing, due to the fact that zirconia has a tendency to become darker during the polishing process. Therefore, select in advance one shade lighter than the target shade.

Is it possible to wet mill KATANA™ Zirconia YML?

It is generally not recommended to wet-mill KATANA™ Zirconia, because the desired aesthetic effect may not be achieved due to the possibility of contamination, which can reduce the translucency.

After sintering KATANA™ Zirconia, white spots appeared on the restoration surface. What could be the reason for this?

If a restoration is contaminated before sintering, it will cause white spots on the restoration during the sintering process. Causes for this are for example oily fingers, excessive purging with high air pressure, residuals of silicon point substance that has been applied to the pre-sintered zirconia during adjustment procedures, the use of scanning spray, or the insufficient removal of zirconia powder that has been created during the milling process/removal of sprue. Please take care not to contaminate the restoration.

Is it possible to use coloring liquids from other manufacturers for KATANA™ Zirconia YML?

This is not recommended, as the desired level of translucency or color development cannot be achieved.

Are the sintering schedules for KATANA™ Zirconia the same as other existing zirconia products?

The sintering parameters differ from other manufacturers’ zirconia products. The maximum sintering temperature for the 54-minute program is 1600°C (2912°F), for the 90-minute program 1560°C (2840°F) and for the 7-hour program 1550°C (2822°F).



Note: The material is removed from the furnace at 800°C. High-speed sintering is possible for up to three-unit bridge restorations.

What type of sintering furnace can be used? Is it possible to use a sintering furnace that is not able to reach the maximum sintering temperature or heating rate?

Any sintering furnace capable of setting the KATANA™ Zirconia YML sintering program according to its technical specifications can be used, regardless of the manufacturer. If the KATANA™ Zirconia YML sintering program is not programmable in your sintering furnace, it is unfortunately not possible to set the furnace according to this schedule.

Is it possible to adjust the vertical position of KATANA™ Zirconia multilayer gradation in order to suit each clinical case more effectively?

Yes, this is possible using several options in your CAD/CAM software. These options allow the designer to change the restoration position within the disc profile to achieve the best gradation map for the restoration. Please refer to our “Handy Chart” as a guideline for this.

When placing the disc in the milling unit, how is it possible to identify the right side from the wrong side of KATANA™ Zirconia disc?

The side on which a “occlusal surface” sketch has been imprinted represents the upper layer (the enamel layer).
