KATANA Zirconia YML (CB)
Tato inovativní kombinace surovin z vysoce translucentního zirkonu s vysokou pevností posílí vaši zubní laboratoř.
KATANA™ Zirconia YML přináší efektivitu, přehlednost, jednoduchost a přesnost při manipulaci, aniž by byla ohrožena kvalita výsledků!
Díky kombinaci vysoké translucence a vysoké pevnosti lze pokrýt celé indikační spektrum.
KATANA™ Zirconia YML kombinuje tři suroviny s různým obsahem yttria, které spojuje vyvážený poměr barvy a translucence a odstupňování pevnosti v ohybu.
Dokonale splývající vícevrstvá technologie eliminuje viditelné přechodové linie, zdůrazňuje přirozenou barvu a translucenci a zajišťuje zjednodušený a časově úsporný postup.
Přesnost dosednutí náhrad po konečném procesu sintrování snižuje rizika opětovné výroby. Žádné plýtvání časem a materiálem.
Předělávky a spěšné případy? Vysokorychlostní sintrování (54 minut) nabízí zcela nové možnosti. Práci snadno dokončíte během jednoho dne.

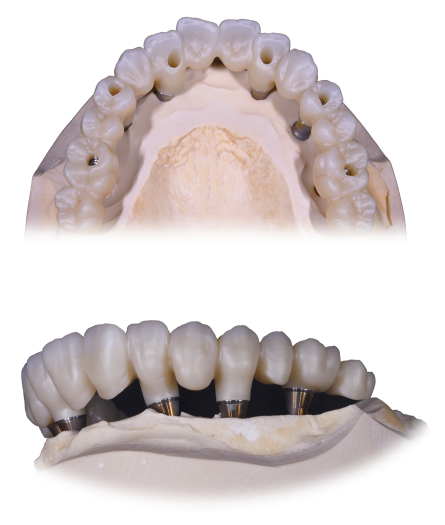

Na základě produktu KATANA™ Zirconia YML A3 s barvivem CERABIEN™ ZR FC Paste Stain
S laskavým svolením DT Marca Stoppaccioliho – L’Aquila
Produkt KATANA™ Zirconia YML byl vyvinut na základě konceptu realističnosti a přirozeně imituje barvu a translucenci přirozených zubů.
Pro zajištění vysoké translucence, která odpovídá frontálním zubům.
Pro zajištění dokonale splývající barvy a translucence směrem ke sklovinné vrstvě.
Pro zajištění syté a živé barvy při současném snížení bělosti.
Nabízí výjimečnou flexibilitu provedení – od fazet až po náhrady v rozsahu celého oblouku. V každém případě si můžete v závislosti na individuálních potřebách vybrat monolitickou nebo redukovanou základní konstrukci s příslušným výrobním postupem.
Díky různým vrstvám složení se dosahuje vysoké přesnosti smrštění a stabilních hodnot CTE díky kontrole celého procesu od zpracování až po tvarování. Rozsáhlá kontrola kvality v kombinaci s unikátními surovinami vyvinutými ve vlastní režii přináší naše nejlepší zirkony všech dob.
Vyznačujeme se touto jedinečnou vlastní výrobou zirkonových surovin. Zaručuje materiál, na který se můžete vždy spolehnout.
KATANA™ Zirconia YML a STML s tloušťkou dentinové vrstvy upravenou na 0,4 mm* pro YML a 0,8 mm* pro STML. Dentinovou vrstvu YML lze nastavit tenčí než u vysoce translucentního zirkonu, čímž se jeho translucence ještě zvýší.
*Jedná se o minimální tloušťku doporučenou výrobcem.
KATANA™ Zirconia YML vykazuje ostré okraje a menší výskyt odštěpků, což vede k lepšímu přilehnutí okrajů. Tenčí náhrady ukazují, že tento dobrý výsledek v oblasti ostrého okraje podporuje použití zirkonu KATANA™ Zirconia YML.
I když byly okraje náhrady vyfrézovány do velmi tenkého profilu, stále vykazují hladké okraje bez odštěpků.
Oproti všem konkurenčním výrobkům je naprosto jedinečnou vlastností
zirkonu KATANA™ vynikající kvalita ve spojení s rychlostí.
Výše uvedené doporučení pro sintrování je pouze vodítkem; v závislosti na konkrétní peci mohou být nutné určité úpravy.
V případě 54- a 90minutového sintrování, pokud je nelze nastavit podle plánu, nelze sintrování provést.
Zvolte cílový odstín a správnou tloušťku disku, abyste dosáhli vhodného odstupňování mezi délkou korunky, sklovinou a tělem (dentinem).
Barva zirkonu KATANA™ Zirconia YML by měla být nastavena podle glazování a leštění, během leštění má totiž tendenci tmavnout. Zvolte proto světlejší odstín, než je barva cílového odstínu.
Reference
profesor dr. Florian Beuer
Německo
„Nová třída zirkonového materiálu, která kombinuje pevnost a translucenci v jednom disku. Poskytuje stabilitu tam, kde je to nutné, a estetiku tam, kde ji potřebujeme. To nejlepší z obou světů.“
Nondas Vlacholoulos, MDT
Řecko
„Jeden materiál pro každou indikaci s nejvyšší estetikou, pevností a spolehlivostí.“
Daniele Rondoni, MDT
Itálie
„Požadavkem na vývoj zirkonu je dokonalá kombinace optických vlastností a pevnosti. Díky nové technologii společnosti Kuraray Noritake Dental můžeme konečně dosáhnout estetického vzhledu a trvanlivosti našich náhrad s KATANA Zirconia YML.“
Andreas Chatzimpatzakis, MDT
Řecko
„Když se mě zeptáte, proč používám YML, odpověď bude… υπεροχή (η) [yperochí]: dokonalost… v estetickém vzhledu, pevnosti a spolehlivosti!“
Martin Laurik, MDT
Estonsko
„Vynikající estetický vzhled materiálu Katana YML je skvělou volbou pro monolitické korunky a zároveň nabízí spolehlivou pevnost v náročných situacích.“
Michael Braian, MDT
Švédsko
„Tohle je to, co jsem hledal, vícevrstvý zirkon s úžasnou pevností ve všech ohledech. V některých případech se mi zdá, že je povrchová individualizace zcela zbytečná.“
Pro objednání si vyberte z následujících možností.
Technical guide KATANA™ Zirconia YML (EN)
Technical information update KATANA™ Zirconia YML (EN)
Brochure KATANA™ Zirconia YML (EN)
Troubleshooting guide KATANA™ Zirconia Discs - Desktop version (EN)
Troubleshooting guide KATANA™ Zirconia Discs - Mobile version (EN)
Troubleshooting guide KATANA™ Zirconia Discs (CZ)
Brochure KATANA™ Family (CZ)
Brochure KATANA™ Zirconia Discs (CZ)
Připravili jsme pro vás seznam odpovědí na nejčastější otázky.
The existing KATANA™ Zirconia multi-layered materials (KATANA™ Zirconia UTML/ STML/HTML) have a color gradation, while the base material of the respective type is the same for all layers. The strength and translucency are the same for all layers of the respective type.

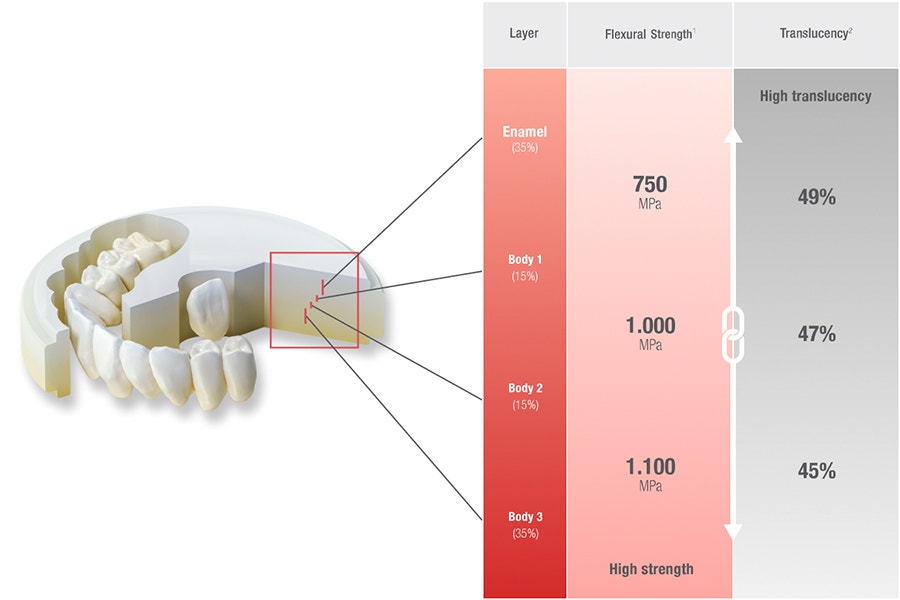

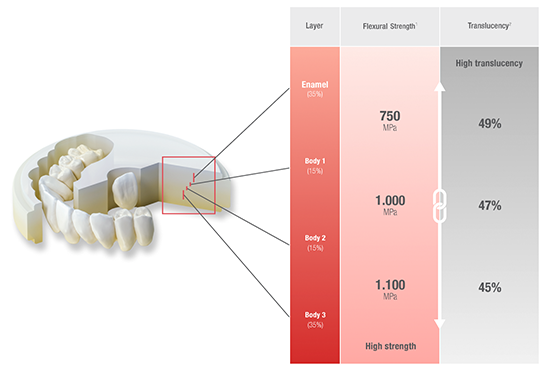

KATANA™ Zirconia YML is different in this regard. It is the latest KATANA™ multi-layered disc with a balanced combination of color/translucency and flexural strength gradation. Please refer to chart below, for the overview of the mechanical properties and translucency levels of each type of KATANA™ disc.
“All-In-One” means all application range with one disc. KATANA™ Zirconia YML is characterized by a unique raw material combination of highly translucent zirconia with high strength, which are integrated together by an advanced manufacturing technology. As an “All-In-One” solution, KATANA™ Zirconia YML offers exceptional design flexibility, from long-span full-arch monolithic bridge restorations up to highly aesthetic anterior monolithic crown restorations.
From complicated full-arch restorations to highly aesthetic demanding anterior single-unit restorations, an exceptional design flexibility is available. In each of these cases, you can choose a monolithic, cut-back or framework design with the appropriate fabrication process, depending on your specific needs.
Framework
Long span bridge
Anterior / posterior crown
Inlay, onlay
Laminate veneer
KATANA™ Zirconia is characterized by the unique in-house production of zirconia raw materials. By using materials that Kuraray Noritake Dental Inc. has developed themselves specifically for the KATANA™ Zirconia series, completely different from those of other competitors, it is possible to realize high-speed sintering without compromising the aesthetic and mechanical properties.
KATANA™ Zirconia YML is available in a shade selection of 14 shades, which are adapted to the VITA-classical A1-D4™ Shade Guide. Please refer to the following table overview for more information about shape and disc-thickness.
Shade / Thickness selection
Please observe the following guidelines of applicable minimum wall thickness:
The thickness specifications apply to full zirconia restorations. The thickness of build-up porcelain is not included. The minimum wall thicknesses apply to full zirconia restoration or to frame-work for build-up porcelain restoration. In these cases, 0.4 mm (anterior) or 0.5 mm (posterior) should be kept for the area located in the bottom (lower) half of the disc. If full zirconia veneer restoration is used for combination with the porcelain, 0.8 mm or more should be kept for the area located in the upper half of the disc.
Please observe the following guidelines of applicable cross-section wall thickness:
3 units or less Connector cross-section area can be placed in any layer.
A
The maximum number of pontics is one. Not suitable for a cantilevered bridge. 4 units or more - at least 50% of the connector cross section should be positioned in the bottom (lower) half of the disc.
B
The maximum number of pontics between two abutments (teeth) should not exceed two. For cantilever bridge, keep the number of pontics at one. In this case, the connector cross-section must be at least 12 mm.

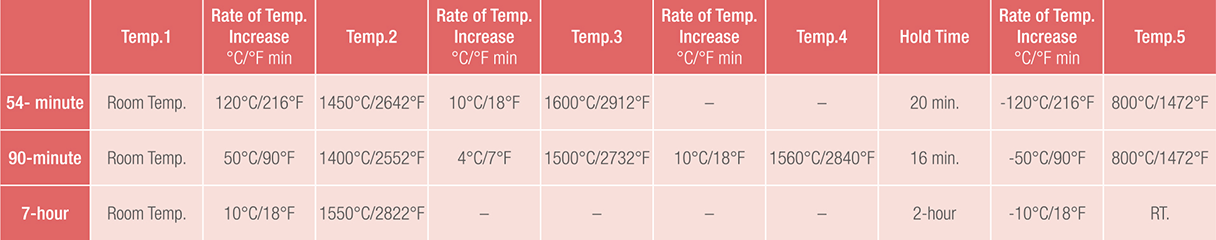

Please observe the following of sintering schedule:
The above sintering recommendations represent only a guideline; depending on each individual furnace and condition, some adjustments might be necessary. If the 54 or 90-minute sintering program is not programmable in your furnace, it is not possible to set the furnace according to one of these schedules.
No, this is not possible. 54- or 90-minute sintering is only possible for up to a three-unit bridge restorations.
The body layer has a higher content of tetragonal crystals, while the cubic content gradually increases towards the enamel layer.

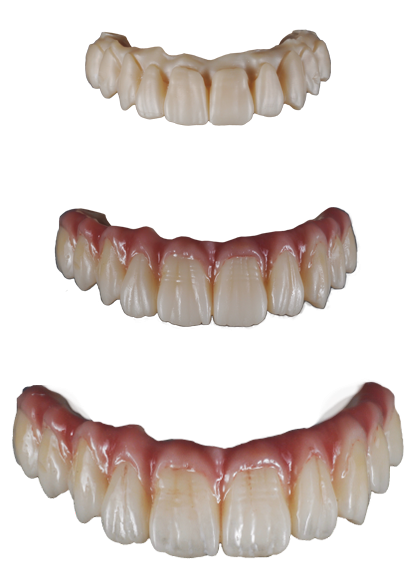

KATANA™ Zirconia YML can be finalized by glazing, staining or porcelain application. With an integrated translucency, color and strength gradient, KATANA™ Zirconia YML is designed to achieve highly aesthetic results by simply using the glazing technique. In case of additional color adjustments, characterizations or individualizations are desired, the unique CERABIEN™ ZR (CZR) FC Paste Stain can be used to achieve the final high aesthetic result according to your preferences.
Of course, this is possible. For this purpose, the desired high-polished finishing can easily be achieved with the PEARL SURFACE™ Z (polishing paste). Please note that the shade of KATANA™ Zirconia YML should be pre-set for glazing, due to the fact that zirconia has a tendency to become darker during the polishing process. Therefore, select in advance one shade lighter than the target shade.
It is generally not recommended to wet-mill KATANA™ Zirconia, because the desired aesthetic effect may not be achieved due to the possibility of contamination, which can reduce the translucency.
If a restoration is contaminated before sintering, it will cause white spots on the restoration during the sintering process. Causes for this are for example oily fingers, excessive purging with high air pressure, residuals of silicon point substance that has been applied to the pre-sintered zirconia during adjustment procedures, the use of scanning spray, or the insufficient removal of zirconia powder that has been created during the milling process/removal of sprue. Please take care not to contaminate the restoration.
This is not recommended, as the desired level of translucency or color development cannot be achieved.
The sintering parameters differ from other manufacturers’ zirconia products. The maximum sintering temperature for the 54-minute program is 1600°C (2912°F), for the 90-minute program 1560°C (2840°F) and for the 7-hour program 1550°C (2822°F).
Note: The material is removed from the furnace at 800°C. High-speed sintering is possible for up to three-unit bridge restorations.
Any sintering furnace capable of setting the KATANA™ Zirconia YML sintering program according to its technical specifications can be used, regardless of the manufacturer. If the KATANA™ Zirconia YML sintering program is not programmable in your sintering furnace, it is unfortunately not possible to set the furnace according to this schedule.
Yes, this is possible using several options in your CAD/CAM software. These options allow the designer to change the restoration position within the disc profile to achieve the best gradation map for the restoration. Please refer to our “Handy Chart” as a guideline for this.
The side on which a “occlusal surface” sketch has been imprinted represents the upper layer (the enamel layer).
