Identification

Je certifie être un professionnel de la santé bucco-dentaire et être autorisé à accéder à cet espace.

KATANA Zirconia Block

DÉGRADÉ DE COULEUR. 763 MPa. POUR CEREC





DÉCOUVRIR DE NOUVEAUX HORIZONS

  • DÉGRADÉ DE COULEUR

    Le bloc de zircone multicouche KATANA™ Zirconia est composé de quatre couches de zircone dans des nuances de couleur variables, ce qui vous permet de réaliser des restaurations avec des couleurs de dents naturelles dans votre cabinet. Cela exclut un processus long et complexe de coloration de la restauration.

  • Image
  • 763 MPa.

  • POUR CEREC

    18 minutes de sintérisation avec CEREC SpeedFire

    Sintérisation du KATANA ™ Zirconia Block1 en 18 minutes avec CEREC SpeedFire2,3 de Dentsply Sirona. La nouvelle technologie de sintérisation permet de réaliser une restauration intégrale en zirconium en 35 minutes environ.

  • image
  • 1 La teinte CL n’est pas multicouche.
    2 L’utilisation de ce produit requiert le logiciel CEREC 4.5.2 ou sa version supérieure. La sintérisation en 18 minutes requiert le logiciel 4.6 ou sa version supérieure.
    3 Si l’épaisseur de paroi est inférieure à 3 mm, en combinaison avec l’usinage à sec.
    4 Si l’usinage en milieu humide est effectué en utilisant de l'eau de refroidissement contaminée par des vitrocéramiques à base de silice (verre au disilicate de lithium, etc.), la translucidité de la zircone peut être réduite après la cuisson. Avant l’usinage, nettoyez la chambre d’usinage, le réservoir d'eau de refroidissement et le filtre. L'eau de refroidissement doit être changée afin d'obtenir des résultats optimaux.

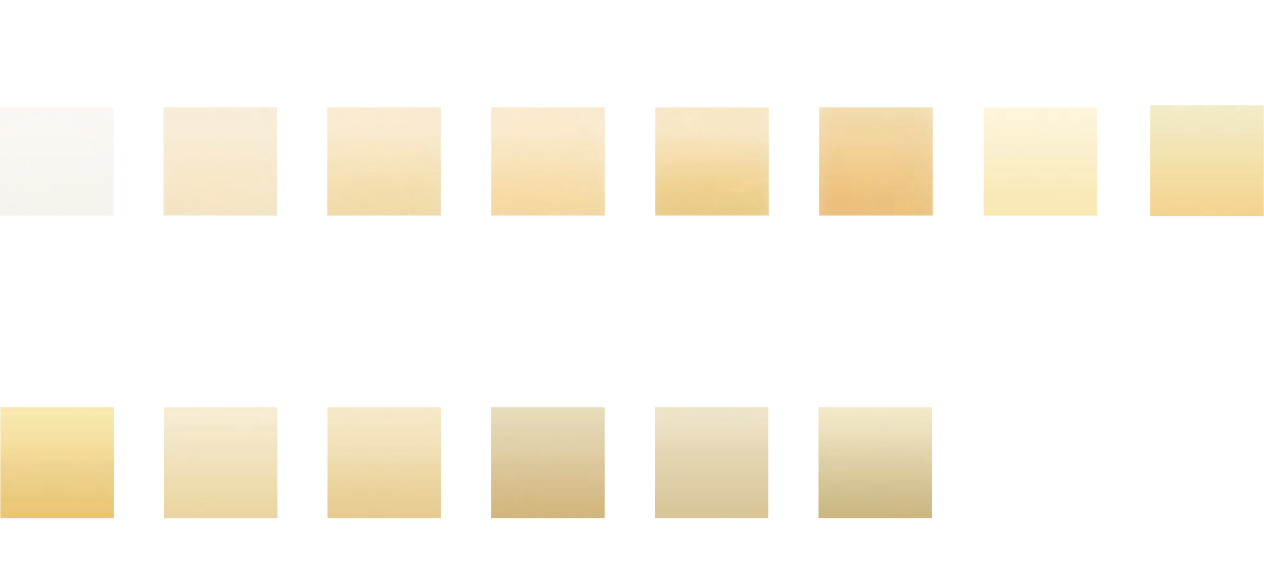

  • GRANDE SÉLECTION DE COULEURS

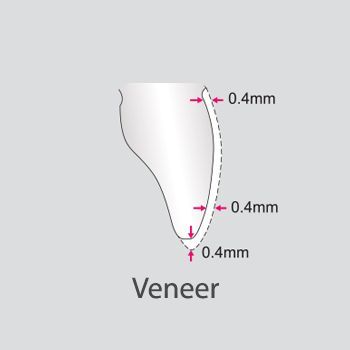

MINIMALISATION DE L'ÉPAISSEUR DE CLOISON

KATANA™ Zirconia Block garantit de meilleures propriétés mécaniques que la vitrocéramique à base de disilicate de lithium. Par conséquent, les restaurations sont plus fines et plus translucides. Avec comme résultat une dentition plus naturelle.

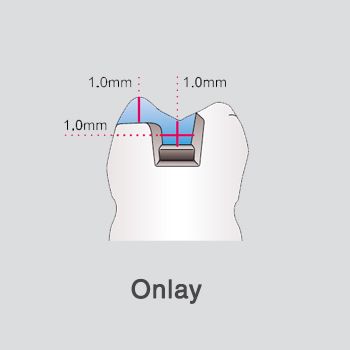

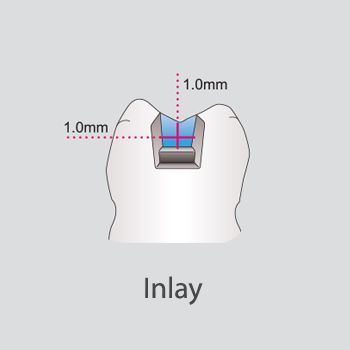

  • Row 1 pic 1
  • Row 1 pic 2
  • Row 1 pic 3
  • Row 2 pic 1
  • Row 2 pic 2
  • Row 2 pic 3
  • PANAVIA FAMILY

    Conçu pour une facilité d'utilisation avec la zircone.

    La zircone est une céramique non silicique qui ne répond pas aux méthodes traditionnelles de prétraitement telles que le mordançage de la surface interne à l'acide fluorhydrique. La rétention micromécanique obtenue par sablage et la liaison chimique par adhésion (ex. MDP) sont des facteurs clés pour un collage réussi de la zircone.

    PANAVIA™ V5 et PANAVIA™ SA Cement Universal, qui comprennent tous deux le monomère adhésif MDP, présentent une force d'adhésion et une durabilité élevées sur la zircone.

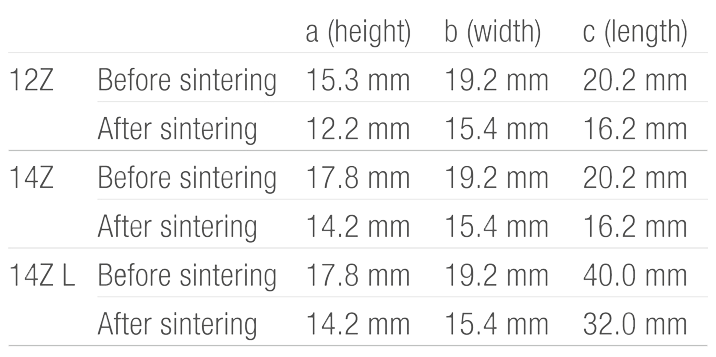

  • FORMATS DE BLOCS

    Image 1
  • Image 1-duplicate

Produits

Pour commander, choisissez parmi les options suivantes.

KATANA Zirconia Block 12Z -packed 5 pieces
KATANA Zirconia Block 12Z -packed 5 pieces

5 Blocks

-
+
KATANA Zirconia Block 12Z -packed 2 pieces
KATANA Zirconia Block 12Z -packed 2 pieces

2 Blocks

-
+
KATANA Zirconia Block 14Z -packed 5 pieces
KATANA Zirconia Block 14Z -packed 5 pieces

5 Blocks

-
+
KATANA Zirconia Block 14Z -packed 2 pieces
KATANA Zirconia Block 14Z -packed 2 pieces

2 Blocks

-
+
KATANA Zirconia Block for Bridge 14mm L - packed 2 pieces
KATANA Zirconia Block for Bridge 14mm L - packed 2 pieces

2 pcs.

-
+
KATANA Zirconia Block for Bridge 14mm L - packed 3 pieces
KATANA Zirconia Block for Bridge 14mm L - packed 3 pieces

3 pcs.

-
+
Basickit 12Z- A1, A2, A3, A3,5, B2
Basickit 12Z- A1, A2, A3, A3,5, B2

5 pcs.

-
+

Foire Aux Questions FAQ

Nous avons rassemblé une liste de réponses aux questions les plus pertinentes.

Quelles sont les principales caractéristiques du bloc de zircone KATANA™ pour les bridges ?

Le bloc de zircone KATANA™ pour bridges permet de fraiser jusqu'à 3 bridges unitaires pour traiter le patient en une seule visite en utilisant le système CEREC de Dentsply Sirona. Ces bridges peuvent même être utilisés dans la zone molaire masticatoire. Les technologies zircone et multicouches de Kuraray Noritake Dental permettent à l'utilisateur de fabriquer des restaurations en zircone avec une gradation naturelle des teintes et une translucidité proche des dents naturelles.

Combien de couches le produit comporte-t-il ?

Le produit se compose de quatre zircones de couleurs différentes. Ils sont disposés dans l'ordre suivant : 35% (couche de corps), 15% (couche de transition 1), 15% (couche de transition 2) et 35% (couche d'émail). Veuillez consulter le catalogue des produits pour plus de détails.

Pourquoi le bloc de zircone KATANA™ est-il proposé en version STML (Super Translucent Multi-Layered) et non UTML (Ultra Translucent Multi-Layered) ?

Nous pensons que le STML est plus facile à utiliser au fauteuil car il présente une combinaison bien équilibrée de propriétés translucides et mécaniques.

Quelle est la différence entre ce produit et les produits concurrents ? Quels sont les avantages et les inconvénients de ce produit par rapport aux autres ?

Ce produit a une résistance mécanique élevée (763 MPa). Ce produit a une structure multicouche, il est donc plus facile de fabriquer une restauration d'aspect plus naturel les produits concurrents. *Source des données : Kuraray Noritake Dental Inc. Selon la norme ISO 6872 : 2015.

Qu'est-ce qui le rend différent des autres blocs de zircone à haute translucidité ?

Pour les restaurations d'une épaisseur inférieure à 6 mm*, notre produit peut atteindre une translucidité élevée après seulement 18 minutes** de frittage à grande vitesse. * Les versions logicielles CEREC 5.0.2 / inLab 19.0 ou plus récentes sont nécessaires. ** En cas de fraisage à sec

Quelles sont les indications produits ?

Le bloc de zircone KATANA™ est utilisé pour la fabrication de restaurations tout-céramique (armatures, couronnes FCZ, bridges FCZ, onlays et facettes).

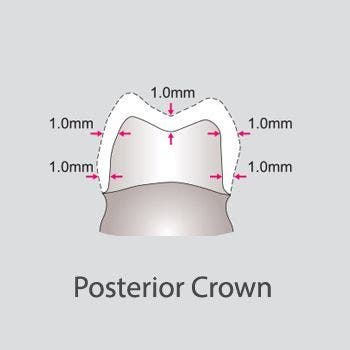

Quelle doit être son épaisseur ?

Pour ce produit, l'épaisseur minimale des parois doit être de 0,8 mm pour les couronnes antérieures et de 1,0 mm pour les couronnes postérieures.

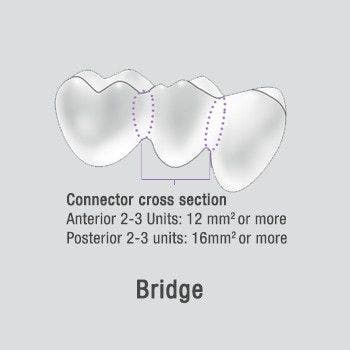

Quelle est la taille de la pièce de connexion du bridge ?

12 mm² pour les bridges antérieurs et 16 mm² pour les bridges postérieurs. Veuillez-vous référer au catalogue de produits pour plus de détails.

Combien de nuances y a-t-il ?

14 teintes. Veuillez consulter le catalogue de produits pour plus de détails.

Quelle est la hauteur maximale de la couronne qui peut être fabriquée ?

Pour le 12Z, c'est jusqu'à 12 mm et pour le 14Z, c'est jusqu'à 14 mm. Après le frittage, la taille réelle de la restauration sera modifiée pour correspondre à environ 80 % de la taille de chaque bloc mentionné dans le catalogue de produits. La taille des blocs peut présenter de légères différences individuelles, mais elle sera ajustée automatiquement par le logiciel.

Quelle est la longueur maximale de pont qui peut être fabriquée ?

32 mm avec sprue.

Le pont de l'unité 4+ est-il inclus dans les indications ?

Jusqu'à 3 unités est indiqué. Veuillez ne pas faire de bridge de 4 unités et plus, même s'il peut être conçu par un logiciel.

Le bridge cantilever est-il inclus dans les indications ?

Ils ne sont pas indiqués. Veuillez ne pas réaliser un bridge cantilever, même s'il peut être conçu par un logiciel.

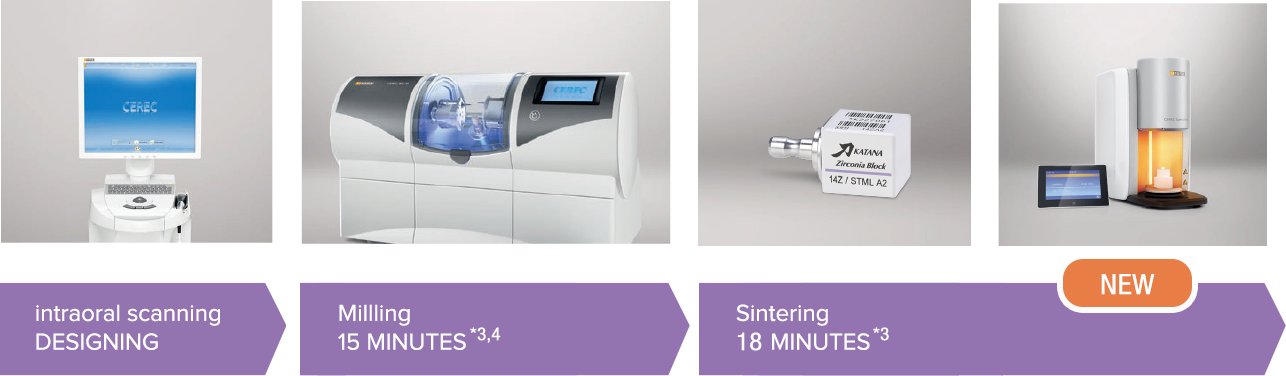

Combien de temps faut-il pour chaque processus ?

Environ 5 minutes pour le scanner intra-oral, 10 minutes pour la conception, 15 minutes pour le fraisage (45 minutes pour les bridges de 3 unités), 18 minutes (30 minutes pour les bridges de 3 unités) pour le frittage et 10 minutes pour le polissage ou 20 minutes pour le glaçage.

La zircone frittée est-elle fraisée ?

La zircone pré-frittée est fraisée puis entièrement frittée par la suite.

Quelle méthode de broyage, humide ou sèche, est utilisée pour broyer ce produit ?

Nous recommandons un broyage à sec. Il est possible de broyer ce produit par voie humide, mais le broyage par voie humide risque d'obtenir un niveau de translucidité inférieur à celui escompté si l'eau de refroidissement est contaminée par des vitrocéramiques à base de silice (disilicate de lithium, etc.). En outre, lorsque vous utilisez le broyage humide, il faut environ 10 minutes supplémentaires pour achever le processus de frittage, car une étape de séchage est ajoutée au processus.

Quels sont les points à garder à l'esprit lors de l'utilisation du broyage humide ?

Si vous utilisez le bloc de zircone KATANA™ avec un bloc de verre et un bloc de résine dans la même machine, il est nécessaire de laver la chambre de fraisage et le filtre, et de remplacer le liquide de refroidissement. Un nettoyage insuffisant de la chambre ou du filtre entraînera des restaurations de moindre translucidité.

Est-il possible de fraiser avec le CEREC inLab de Dentsply Sirona ?

Il peut être utilisé avec le logiciel CEREC inLab (après la version 18.1).

Est-il possible d'utiliser un autre four de frittage que le CEREC SpeedFire ?

Oui. Un programme de frittage de 50 minutes est disponible pour tous les autres fours à chaises, comme le Programat CS4 d'Ivoclar Vivadent.

Le code-barres n'a pas fonctionné.

Si le processus de numérisation a échoué, veuillez saisir le numéro à 7 chiffres. S'il n'y a que 6 chiffres sur le bloc, veuillez saisir un espace à la fin. Veuillez contacter Dentsply Sirona pour plus de détails.

How many prosthesis can be sintered at a time in CEREC SpeedFire?

Up to 3 crowns or one 3-unit bridge.

Is it possible to use Programat CS4 furnace?

It is possible to use Programat CS4 with 50 minutes sintering. Please refer to the product catalog for details. If you use wet milling, drying process for 10 minutes at 200 degrees is necessary.

How many prosthesis can be sintered at a time in Programat CS4?

Up to 6 crowns or two 3-unit bridges.

Can the competitor’s high translucent zirconia for laboratory-use be sintered in a short time?

It takes longer sintering time to achieve the same level of translucence as our product. Our product is made of zirconia raw materials developed by Kuraray Noritake Dental to achieve high translucency in short time sintering.

Can CERABIEN™ ZR (including CERABIEN™ ZR FC Paste Stain) or CERABIEN™ ZR LF be layered on the restoration?

Yes, it can be layered.

What is the finishing step after sintering?

After occlusal adjustment, finish the restoration by glazing
(with spray or paste) or polishing.

What points should I keep in mind when adjusting restorations after sintering?

Adjust the restoration under running water or wet condition.

What is the glazing process?

After occlusal adjustment, polish the opposing areas using a silicon point containing diamond or a paste containing the same, followed by spray or paste glazing.

What glaze product do you recommend?

We recommend CERABIEN™ ZR FC Paste Stain or Dentsply Sirona's CEREC SpeedGlaze for the CEREC SpeedFire furnace.

Is it possible to use this product with a competitors' spray glaze?

It is possible to use Dentsply Sirona's CEREC SpeedGlaze. We do not have any data about Ivoclar Vivadent's glaze material. Please follow the Instructions for Use of the glaze material.

What is the application time for the glaze?

About 20 to 25 minutes with CERABIEN™ ZR FC Paste Stain (approx. 13 minutes for baking); about 15 to 20 minutes with Dentsply Sirona's CEREC SpeedGlaze (approx. 10 minutes for baking).

What is the polishing process?

After occlusal adjustment, polish the whole restorations with silicon points containing diamond (KATANA™ Twist DIA, etc.), in three steps of the level of polishing, starting from coarse to medium to fine.

Which polishing tool or material do you recommend when finishing the restoration?

We recommend to use a silicon point containing diamond such as KATANA™ Zirconia Twist DIA or a polishing Paste material containing diamond particles, such as Pearl Surface Z (Kuraray Noritake Dental Inc).

What should you keep in mind when polishing?

Please select a shade one level brighter than the targeted shade color, because the restoration will come out a little darker.

Is it possible to perform color adjustment or staining of the restoration after sintering?

It is possible to do this with CERABIEN™ ZR FC Paste Stain.

Can competitors' Stain be used?

Yes. But please use a Stain indicated for zirconia.

Does this product have fluorescence?

The product itself doesn’t have fluorescence, but it is possible to add fluorescence into the restoration with CERABIEN™ ZR FC Paste Stain.

What cement do you recommend for use with this product?

Please use cements that contain MDP, such as PANAVIA™ V5 and PANAVIA™ SA Cement Universal.

How do you treat the internal surface of the restoration?

PANAVIA™ V5: After sandblasting and clean it, apply CLEARFIL™ Ceramic Primer Plus, then dry.


PANAVIA™ SA Cement Universal: No treatment necessary.

How do you treat the tooth surface?

PANAVIA™ V5: Apply PANAVIA™ V5 Tooth Primer and dry.


PANAVIA™ SA Cement Universal: No treatment necessary. We recommend the usage of CLEARFIL™ Universal Bond Quick to enhance bond strength to tooth structure.

Is it possible to cement the restoration temporarily?

Yes, you can.

What kind of equipment do you need to introduce a complete system for using this product?

Among other possible items: AC Omnicam/Primescan, CEREC Milling units (Dry Milling Suction Unit for dry milling), CEREC SpeedFire or other chairside furnace, etc. Please ask Dentsply Sirona for detailed information.

Which versions of CEREC Milling machines can be used for this product?

This product can be used with any version, however we recommend ones with dry milling.

When should the milling bur be replaced with a new one?

It depends on clinical cases, however we recommend that this should be done after about 20 to 25 blocks have been milled.

What is the amount of Yttria?

It is the same as KATANA™ Zirconia STML disc, 3.5 to 5 mol%.

What is the crystal structure?

Approximately 60% is cubic structure and 40% is tetragonal.
